一．触摸屏导电银浆
电容式触摸屏是通过测量各电极之间的电容量的变化来确定触控点的位置。当手指触摸到屏时，手指和屏表面之间形成一个耦合电容，手指将从接触点吸走一部分电流，通过触摸屏导电银浆制成的导电线路将电流传递到芯片，来测量这个电流的变化以确定感触手指位置。

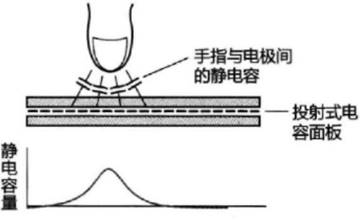

图1 电容式触控屏原理
触摸屏内部的透明导电层由氧化铟锡（ITO）构成，ITO的方阻一般在100~300Ω/□。触摸屏边框的宽度一般为1~10mm，由ITO直接作为边框导线的话会由于电阻过大导致灵敏度过低无法达到芯片的驱动电流，因此需要通过低电阻导电银浆来传递触控过程中产生的电流。

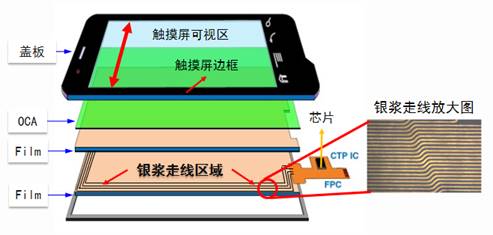

图2 触控屏银浆应用示意图
触摸屏银浆是一种复合型导电材料，通常由导电银粉、树脂基体、溶剂和填料助剂等成分组成。其中，导电银粉是实现导电功能的物料，通过银粒子密集堆积形成的搭接、隧穿效应使电子能够在导电线路中移动传输电流；树脂基体起到粘合导电银粉粒子、粘结基材以及提供流动性的作用，固化后具有很高的强度与结合力。导电银浆是一种粘稠、具有流动性的膏体，一般通过丝网印刷的方式在基材上形成所需的图案，并在烘干后通过激光蚀刻机等设备制成最终线路。在触摸屏用银浆中，需要银浆具有很好的粘结、导电性能、分散均匀程度和一致性。
二．电磁屏蔽银浆
随着5G手机等个人通信设备的发展及高频高速通信的需求，高频率零部件的电磁干扰问题越来越严重。在手机等个人通信设备中，主要通过喷涂、转印、移印的方式在中框上形成电磁屏蔽导电涂层。所以，开发分散性好、性能稳定以及导电性能佳的电磁屏蔽银浆是很有必要的。
三．分散问题及解决方案
银浆具有热力学不稳定性，只有保证固相物料在液相分散介质中分散均匀，才能保持其具有稳定性能。但是现有的浆料分散设备分散效率低，分散效果差，而长时间低效分散会导致银浆发热、结皮、老化，以致最后分散不均匀。
为了解决上述技术问题，我们提供了用TRILOS三辊研磨机，分散触摸屏导电银浆和电磁屏蔽银浆的方法。
四．三辊机介绍
三辊研磨机简称三辊机，三辊研磨机可分为实验三辊研磨机和生产三辊研磨机两种。三辊研磨机是高粘度物料较有效的研磨、分散设备，主要用于各种浆料、涂料、油漆、油墨、颜料、塑料、化妆品、肥皂、陶瓷、橡胶等液体浆料及膏状物料的研磨。
三辊研磨机工作原理：三辊研磨机有三个辊筒安装在机架上，中心在同一平面上，三辊研磨机通过水平的三根辊筒的表面相互挤压及不同速度的摩擦剪切而达到研磨效果。
现状
三辊机是高效的研磨分散设备，对于产品品质的提升具有不可替代的作用，下图是目前部分厂家使用的传统液压式三辊机。这种传统三辊机通过调节4个手轮，从而对辊筒的平行度和间隙进行调节，这种方式存在着精度低、重复性差、操作复杂、对员工要求高、易出错等缺点。

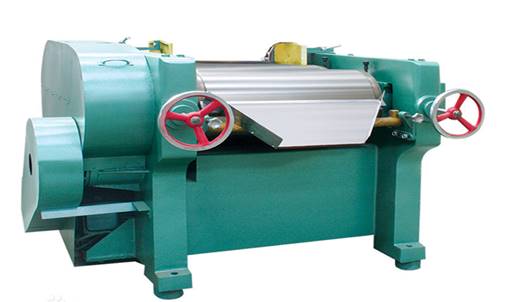

图3 液压式三辊机
新的TRILOS精密三辊机，在结构上采用了全电子精准控制的模式，对设备参数进行精确的控制，实现了设备的高重复性、易操作性等特点，提升了产品制程能力和产品质量水平。同时，三辊机已经实现了设备的联网功能，这能够使得电脑端的数据收集和分析变得可行。
TRILOS三辊机的主要型号有TR50M、TR80A、TR120A。其中，TRILOS TR80A型三辊机为实验室型三辊机的中间型号。其最低0.02L/hour至最高20L/hour的处理量完美的解决了用户从实验室测试到中小规模试产的跨越衔接问题。高度创意化的设计令设备结构更为紧凑小巧，可便于安置在实验室桌面使用。极富亲和力的人机界面由全触控工业控制屏来实现。独特的在线间隙修正和配方菜单功能使设备使用操作更为轻松，令用户不再面对冰冷的设备，而是以交互式的操作方式来进行控制。

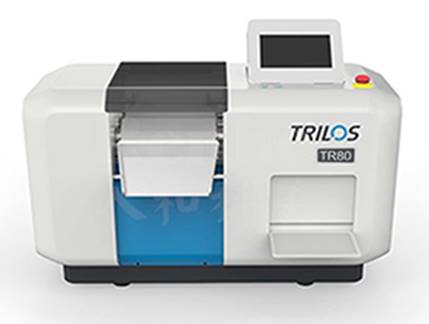

图4 TRILOS TR80A型三辊机
五．具体案例
物料：触摸屏导电银浆，电磁屏蔽银浆
加工设备： TRILOS TR80A电子控制型三辊机 氧化锆辊筒+合金钢刮刀

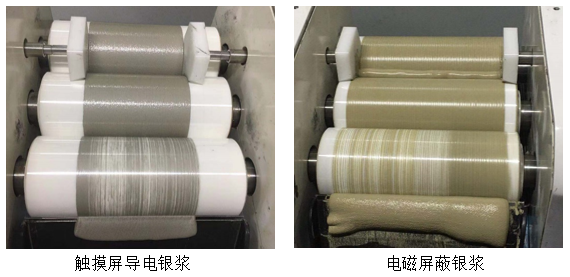

图5 实验过程
分散研磨工艺如下：（间隙模式）
|
触摸屏导电银浆分散研磨实验 |
||||
|
遍数 |
间隙1/μm |
间隙2/μm |
转速（r/min） |
刀板压力（bar） |
|
2 |
80 |
60 |
200 |
60 |
|
电磁屏蔽银浆分散研磨实验 |
||||
|
遍数 |
间隙1/μm |
间隙2/μm |
转速（r/min） |
刀板压力（bar） |
|
1 |
100 |
80 |
200 |
60 |
|
1 |
80 |
60 |
260 |
60 |
|
总结： |
损耗小，轧制效果理想 |
|||
经检测，三辊机分散后，触摸屏导电银浆分散均匀，分散效率高，从而提升了产品的品质。电磁屏蔽银浆的导电性能好，通过电阻率的降低大大提升电磁屏蔽效能，完全满足5G手机电磁屏蔽要求，达到了客户的需求。此外，TRILOS TR80A三辊机便捷可视化的操作也帮助了该公司研发人员快速制定研磨工艺参数，将各数据指标量化，从而实现产品的一致性，和大规模、标准化工艺生产。
